Варианты исполнения блоков приведены в таблице:
Условное обозначение блока |
Обозначение конструкторского документа |
Количество каналов |
Выходное напряжение, В |
Максимальный ток нагрузки, мА |
Рабочая температура окружающей среды, 0С |
---|---|---|---|---|---|
МИДА-БП-106-2к-24/20 |
МДВГ.436611.001 |
2 |
24 |
20 |
-10÷+60 |
МИДА-БП-106-4к-36/30 |
МДВГ.436611.002 |
4 |
36 |
30 |
-10÷+60 |
МИДА-БП-106-2к-36/60 |
МДВГ.436611.002-01 |
2 |
36 |
60 |
-10÷+60 |
МИДА-БП-106-1к-24/300 |
МДВГ.436611.003 |
1 |
24÷27 |
300 |
-10÷+60 |
МИДА-БП-106-2к-36/60-М |
МДВГ.436611.002-01 |
2 |
36 |
60 |
-40÷+60 |
Основные технические характеристики
Блоки относятся к изделиям ГСП.
По степени защищенности от воздействия пыли и воды блоки имеют исполнение IP30 по ГОСТ 14254-80.
По устойчивости к климатическим воздействиям блоки соответствуют исполнению УХЛ
** категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре от минус 10 °C до +60 °C или от минус 40 °C до +60 °C, в зависимости от исполнения блока.
При эксплуатации блока допускаются следующие воздействия:
- синусоидальная вибрация с частотой от 5 до 25 Гц и амплитудой до 0,1 мм;
- магнитные поля постоянного и переменного тока с частотой (50+1) Гц и напряженностью до 400 А/м;
- относительная влажность воздуха от 30 до 80 % во всем диапазоне рабочих температур;
- относительная влажность воздуха (95±3) % при +35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84,0 до 106,0 кПа (от 630 до 800 мм pт. ст.).

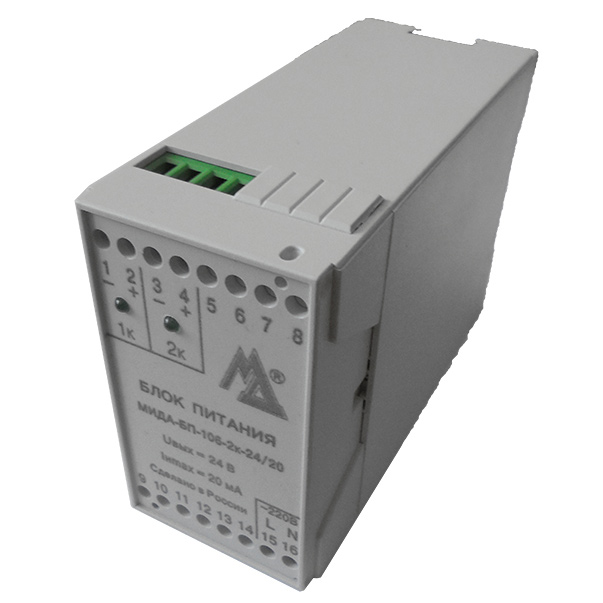

Пример записи обозначения двухканального блока с выходным напряжением 24 В и максимальным током нагрузки 20 мА в других документах и при заказе:
Блок питания МИДА-БП-106-2к-24/20 МДВГ.430600.001 ТУ.
Питание блока от сети переменного тока напряжением 220 В частотой (50+1) Гц.
Характеристики блоков приведены в таблице:
Наименование параметра, единица измерения |
Обозначение блока |
|||
---|---|---|---|---|
МИДА-БП-106-2к-24/20 |
МИДА-БП-106-4к-36/30 |
МИДА-БП-106-2к-36/60 МИДА-БП-106-2к-36/60-М |
МИДА-БП-106-1к-24/300 |
|
Номинальное выходное напряжение, В |
24 |
36 |
36 |
24* |
Максимальный ток нагрузки, мА |
20 |
30 |
60 |
300 |
Допускаемое отклонение выходного напряжения, %, не более |
±2 |
±2 |
±2 |
±2 |
Пульсация выходного напряжения, %, не более |
0,2 |
0,2 |
0,2 |
0,2 |
Изменение выходного напряжения, вызванное изменением тока нагрузки от нуля до максимального значения, %, не более |
±0,2 |
±0,2 |
±0,2 |
±1,0 |
Изменение выходного напряжения при изменении напряжения питающей сети, %, не более |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
Изменение выходного напряжения, вызванное изменением температуры окружающей среды, %/10 °С, не более |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
Ток срабатывания защиты, мА, не более |
38 |
56 |
114 |
500 |
Ток короткого замыкания, мА, не более |
32 |
48 |
96 |
1000 |
Потребляемая мощность, В·А, не более |
4,5 |
14 |
14 |
15 |
Масса блока, г, не более |
260 |
580 |
580 |
600 |
Габаритные размеры, мм |
45х110х75 |
70х110х75 |
||
Погрешность установки выходного напряжения, % не более |
- |
- |
- |
±2 |
Электрическая прочность изоляции в нормальных условиях при действии испытательного напряжения практически синусоидальной формы частотой 50 Гц в течение 1 мин:
- 500 В – между цепью питания и корпусом, между цепью питания и выходными цепями;
- 500 В – между выходными цепями.
Сопротивление изоляции между отдельными электрическими цепями и между этими цепями и корпусом в нормальных условиях при испытательном напряжении 500 В: не менее 40 МОм.
Норма средней наработки до отказа блока: не менее 75000 ч.
Средний срок службы блока: 12 лет.
