| Входное напряжение | Вэфф | 220±20% |
| Максимальный выходной ток | мА | 50 |
| Минимальный выходной ток | мА | 0 |
| Выходное напряжение | В | 24±4% |
| Размах пульсаций, не более | мВ | 5 |
| Суммарная нестабильность | % | 2 |
| Защита от К.З. | Автоматическая с восстановлением | |
| Электрическая прочность изоляции | Вэфф | 2500 |
| Температурный режим | °С | -25…+50 |
| Вес, не более | кг | 0,06 |
| Габаритные размеры (Д х Ш х В) | мм | 90x38x36,7 |
Источник предназначен для эксплуатации при:
1. Температуре окружающего воздуха от -25 °С до +50 °С;
2. Относительной влажности окружающего воздуха до 95 % при 25 °С;
Габаритный чертеж

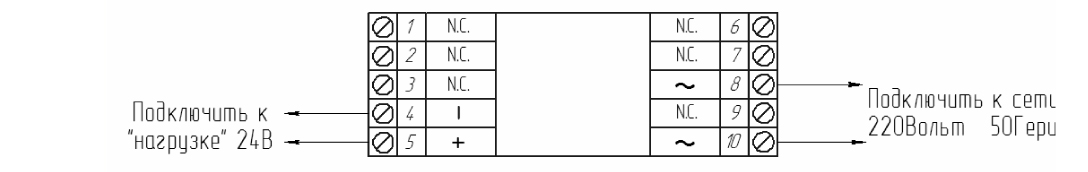

Схема подключения источника к электросети и «нагрузке»:
N.C.- неиспользуемые контакты
Фазный и нейтральный провода подключаются к контактам 8 и 10 (полярность подключения значения не имеет)
Контакт 4 является «минусовым»
Контакт 5 является «плюсовым»
Красный светодиод «горит» при наличии выходного напряжения 24 В
