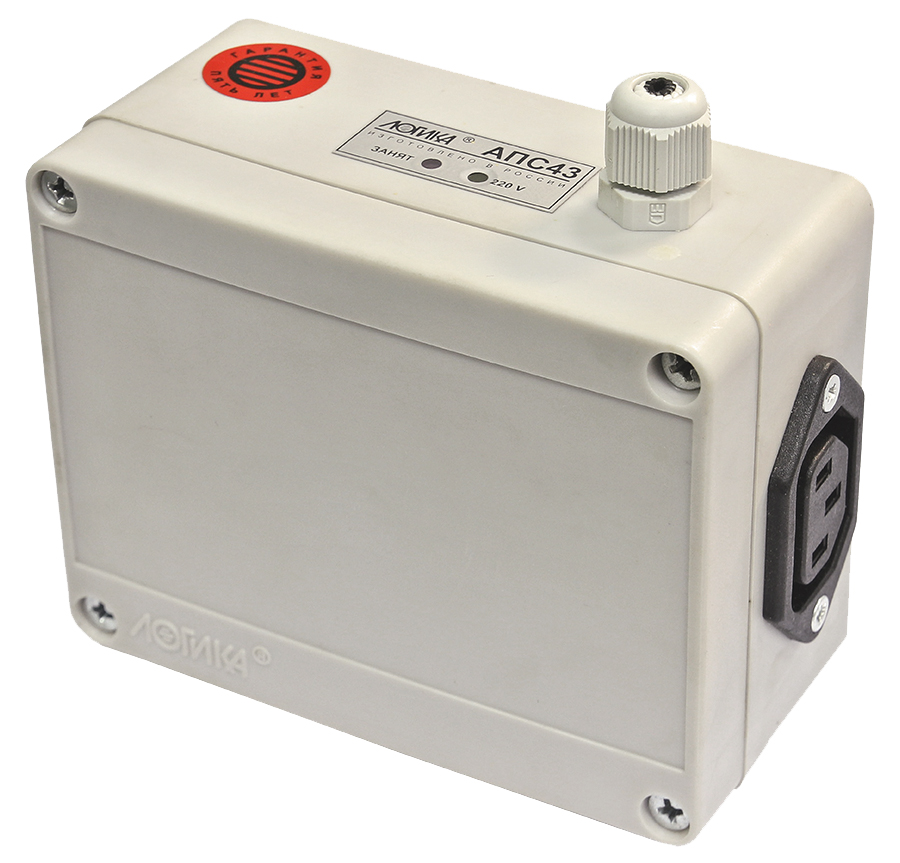

Адаптер дает возможность локального и удаленного (до 3-х километров) подключения принтера к прибору с автоматическим – только на время печати сообщения – включением питания принтера.
Адаптер позволяет в ручном (по команде оператора) или в автоматическом режиме (без участия оператора) распечатывать на принтере различную информацию, хранящуюся в приборах: суточные и месячные квитанции, сообщения о нештатных ситуациях и т.д.
Принтер, подключенный к адаптеру, может использоваться как групповой принтер для всех приборов, подсоединенных к магистральному интерфейсу RS485.
Технические характеристики
Подключение адаптера к прибору осуществляется по двухпроводному магистральному интерфейсу RS485.
Электрическое соединение адаптера с прибором должно быть выполнено следующим образом: контакт А клеммной колодки адаптера (обозначенной RS485) соединяют с контактом Х3:1 прибора, а контакт B адаптера – с контактом X3:2.
Набор символов, печатаемых адаптером, соответствует кодовой странице 866. Принтер, используемый с адаптером, должен иметь аппаратную поддержку русского языка (кодовую страницу 866).
Принтер подключается к адаптеру с помощью cтандартного кабеля CENTRONICS и специального коннектора, через который на принтер подается питающее напряжение (220 В).
Адаптер АПС43 управляет включением питания принтера – принтер включается только на время распечатки квитанции.
Эксплуатационные характеристики
Эксплуатационные показатели:
- Напряжение питания адаптера - 220 В ±10 %.
- Потребляемая мощность не превышает 1 Вт.
Рабочие условия эксплуатации:
- температура окружающего воздуха – от минус 10 до 50 °С;
- относительная влажность – не более 95 % при 35 °С.
Условия хранения в упаковке изготовителя:
- температура окружающего воздуха – от минус 25 до 55 °С;
- относительная влажность – не более 95 % при 35 °С.
