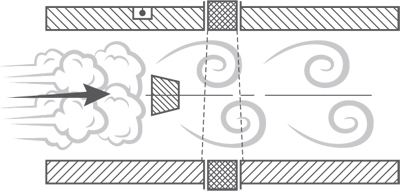

Принцип вихревого измерения расхода состоит в измерении скорости потока путем определения частоты образования вихрей за телом обтекания, установленным в проточной части расходомера. Определение частоты вихреобразования производится при помощи ультразвука, имеющего частоту 1 МГц – ультразвуковое детектирование вихрей. Какие-либо электромагнитные поля в процессе регистрации вихрей не применяются.

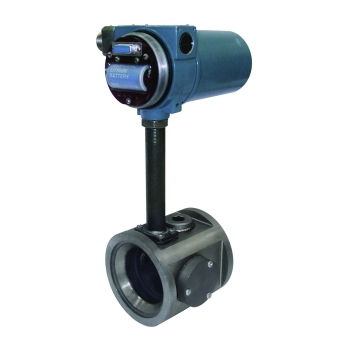

Особенности Серии Метран-320:
- Учет тепловой энергии, объема и расхода воды на удаленных объектах не обеспеченных электроэнергией за счет автономного батарейного питания;
- Цельнометаллическая проточная часть, в конструкции не используется полимерная или иная футеровка;
- Метрологическая стабильность, в том числе и на малых расходах;
- Эффект «самоочищения» проточной части за счет интенсивного вихреобразования;
- Съемное тело обтекания, возможность обслуживания без демонтажа с трубопровода;
- Аттестованная имитационная поверка;
- Металлический корпус блока электроники, степень защиты IP65;
- Диагностика процесса и самодиагностика расходомера;
- Применяется в составе различных теплосчетчиков.
| Область применения | учет тепловой энергии, расхода и объема воды на удаленных объектах, не обеспеченных электроэнергией |
| Измеряемая среда | вода и водные растворы вязкостью до 2 сСт, Т=150 С°, Р=1,6МПа |
| Типоразмерный ряд | от 25 до 200 мм |
| Динамический диапазон | 1:100 |
| Диапазон измерений | 0,18…200 м3/ч |
| Пределы основной относительной погрешности измерения обхема по импульсному выходу | от 1,0% до 3,0% в зависимости от расхода |
| Степень защиты корпуса | IP65 |
| Выходные сигналы | импульсный; ЖК-индикатор (активация при помощи магнитного ключа) |
| Питание | автономное батарейное питание от встроенного источника 3,6 В |
| Самодиагностика | есть |
| Интервал между поверками | 3 года |
| Электромагнитная совместимость | есть |
Преобразователь предназначен для измерения объема и расхода воды и водных растворов со следующими параметрами:
- температура от 1 до 150 °С;
- давление до 1,6 МПа;
- вязкость до 2 10 м /с.
Максимальное (Qmaх), переходные (Q1, Q2 ) и минимальное (Qmin) значения расхода в зависимости от диаметра условного прохода Ду преобразователя должны соответствовать указанным в таблице.
|
Ду, мм |
Значение расхода, м /ч |
Исполнение по цене импульса |
||||||
|---|---|---|---|---|---|---|---|---|
|
Qmin |
Q2 |
Q1 |
Qmax |
Исполнение 1 |
Исполнение 1 |
|||
|
Цена, м3/имп. |
Длительность, мс |
Цена, м3/имп. |
Длительность, мс |
|||||
|
25 |
0,18 |
0,30 |
0,60 |
9,0 |
0,001 |
106±4 |
0,01
0,1
1,0 |
256±4 |
|
32 |
0,25 |
0,50 |
1,00 |
20,0 |
||||
|
50 |
0,4 |
1,0 |
2,00 |
50,0 |
0,01 |
|||
|
80 |
1,0 |
2,5 |
5,00 |
120,0 |
||||
|
100 |
1,5 |
4,0 |
8,00 |
200,0 |
||||
|
150 |
5,0 |
8,0 |
16,00 |
400,0 |
0,1 |
|||
|
200 |
6,0 |
14 |
28,00 |
700,0 |
||||
Обозначение при заказе
| Метран-320 | - | 50 | - | А | - | 0,1 | - | 02 | - | И | - | КI | - | ПДП | - | ТО | ТУ4213-042-12580824-2002 | |
| I | II | III | IV | V | VI | VII | VIII | IX | X |
I – наименование преобразователя.
II –диаметр условного прохода трубопровода, мм (25, 32, 50, 80, 100, 150, 200).
III – код преобразователя в зависимости от способа монтажа:
- А – код преобразователя с коническими переходами, выполненными в проточной части;
- В – код преобразователя с коническими переходами, монтируемыми на трубопровод отдельно от проточной части (для Ду 25 код преобразователя с муфтовым монтажом).
IV – цена импульса выходного сигнала.
V – код исполнения по материалам.
VIII – код наличия приспособления для демонтажа первичного преобразователя (ПДП)
IX – код наличия запасного тела обтекания (ТО).
X – нормативный документ (технические условия) на преобразователь. Примеры записи условного обозначения преобразователя при его заказе и в документации другой продукции, в которой он может применяться:
- преобразователь Метран-320 с диаметром условного прохода проточной части преобразователя Дy 80 мм, исполнения А, с ценой импульса 0,01 м /имп, с материалами по коду 01, с импульсным выходным сигналом, с комплектом монтажных частей КI, с приспособлением для демонтажа первичного преобразователя с трубопровода и запасным телом обтекания:
Метран-320 - 80- А - 0,01 - 01 - КI - ПДП - ТО ТУ 4213-042- 12580824-2002;
- преобразователь Метран-320 с диаметром условного прохода проточной части преобразователя Дy 50 мм, исполнения В, с ценой импульса 0,1 м /имп, с материалами по коду 02, с импульсным выходным сигналом и встроенным индикатором, с комплектом монтажных частей К2, с приспособлением для демонтажа первичного преобразователя с трубопровода и запасным телом обтекания: приспособлением для демонтажа первичного преобразователя с трубопровода и запасным телом обтекания:
Метран-320 - 50- В - 0,1 - 02 - И - К2 ПДП - ТО ТУ 4213-042- 12580824-2002.
