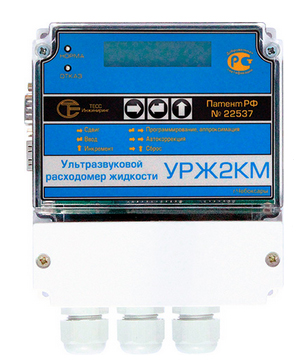

Расходомеры УРЖ2КМ модель 2

Ультразвуковые расходомеры жидкости (воды) УРЖ2КМ модель 2 предназначен для измерения расхода и объема холодной, горячей воды или другой жидкости, протекающей по одному или двум напорным трубопроводам.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Возможности подключения расходомера

Широко распространенный интерфейс для подключения всевозможного специального оборудования для расходомера УРЖ2КМ. Интерфейс 232 служит для подключения принтера или GSM модема для обмена данными между расходомером и компьютером.

Данный интерфейс служит для объединение большого количества расходомеров в локальную сеть с одним персональным компьютером (или модемом) с помощью которого будет осуществляться приемка и передача данных, что существенно облегчает снятия показаний.

Имеется возможность подключения расходомера к сети Ethernet (Интернет), что позволяет принять и передать данные, с удаленных объектов где установлен расходомер, находясь на своем рабочем месте с доступом к интернету.

В связи с устареванием интерфейса RS232 и отсутствием его на новых поколениях персональных компьютеров в расходомере предусмотрен интерфейс USB, что беспрепятственно позволяет снять информацию с прибора.

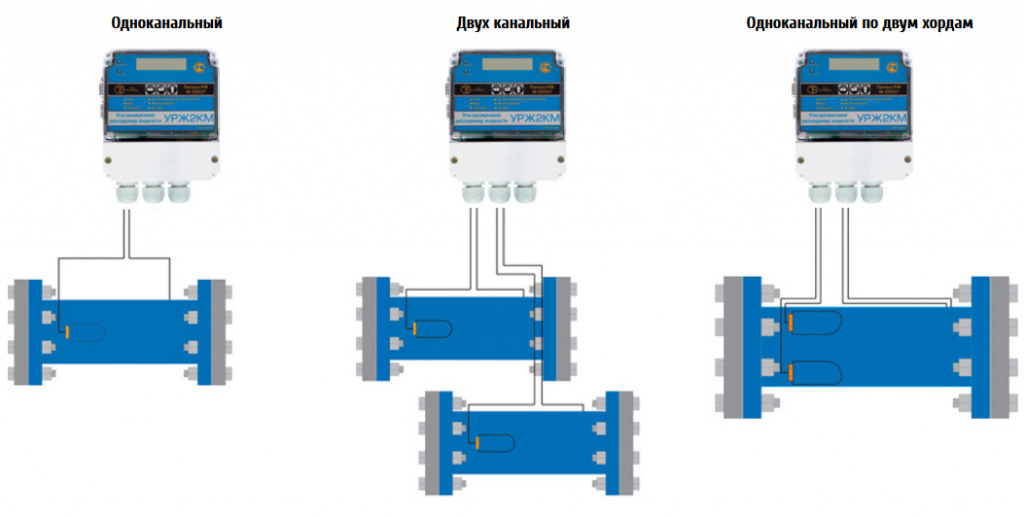

Виды исполнений

Основные особенности расходомера жидкости

  • Современный время-импульсный метод измерения (ультразвуковой);
  • Высокая надежность в виду отсутствия движущихся частей и отсутствия препятствий движению потока;
  • Коррекция номинальной статической характеристики расходомера (аппроксимация) по четырем участкам;
  • Врезка датчиков по диаметру, по хорде или по двум хордам, что уменьшает погрешность измерения до 0,75 % и уменьшает величину прямолинейного участка до 10 Ду;
  • Импульсные и токовые выходы по обоим каналам;
  • Интерфейсные выходы RS 232, RS 485 (гальваническая развязка), USB, Ethernet для подключения компьютера, модема ( GSM -модем), накопительного пульта (протокол обмена ModBus);
  • Поддержка протокола GPRS;
  • Почасовой архив на 85 суток, суточный архив на 5,5 лет;
  • Проливной и имитационный метод поверки прибора;
  • Программная защита от несанкционированного доступа;
  • Сохранение запрограммированных параметров и накопленной информации при отключении питания;
  • Высокая помехозащищенность и стабильность в работе;
  • Современная элементная база (SMD), монтаж печатных плат на автоматической линии.

Диапазоны расхода жидкости

Условный проход, DN (мм) 15 20 25 32 40 50 65 80 100 150 200
Максимальный (м3/ч), Qнаиб (3,5) (5) (8) 30 (11) 45 (17) 75 (24) 127 192 300 675 1200
Переходный (м3/ч), Q перех (0,12) (0,24) (0,36) 0,6 (0,44) 0,9 (0,7) 1,5 (0,9) 2,5 3,8 6 14 24
Минимальный (м3/ч), Qнаим, (0,03) (0,05) (0,07) 0,2 (0,16) 0,3 (0,2) 0,5 (0,3) 0,9 1,3 2,0 4,5 8,0

Примечания

1. Qнаиб, Qперех, Qнаим, м3/ч, для трубопровода с условным диаметром от DN 250 по DN 1800 мм, определяются по формулам:

Qнаиб = "0,03 • "DN2
Qперех = "0,0006 • "DN2
Qнаим = "0,0002 • "DN2

где: DN – условный диаметр УПР или трубопровода, мм;

Диаметры труб первого и второго каналов могут быть разными.

2. УПР с условными проходами от DN15 по DN50 имеют измерительные участки.

U-образной формы или прямоточные (обозначения в скобках – для измерительных участков U-образной формы, без скобок – для прямоточных измерительных участков). УПР с условными проходами от DN65 и выше имеют только прямоточный измерительный участок.

Пределы допускаемой погрешности

Диаметры УПР, мм Диапазон изменения расхода Пределы допускаемой относительной погрешности, %, при измерении:
Расхода Объема
по индикатору по импульсному выходу по токовому выходу
DN 15-40 I
II
III
(±1,0)
(±1,5)
(±2,0)
(±1,0)
(±1,5)
(±2,0)
(±1,5)
(±1,75)
(±2,0)
(±1,0)
(±1,5)
(±2,0)
DN 50-200 I
II
III
±1,0(±1,0)
±1,5(±1,5)
±2,0(±2.0)
±1,0(±1,0)
±1,5(±1,5)
±2,0(±2.0)
±1,5(±1,5)
±2,0(±1,75)
±2,0(±2.0)
±1,0(±1,0)
±1,5(±1,5)
±2,0(±2,0)
DN >200 I
II
III
±1,0
±1,5
±2,0
±1,0
±1,5
±2,0
±1,5(±1,5)
±2,0(±1,75)
±2,0(±2.0)
±1,0
±1,5
±2,0

Примечания

1. В скобках указаны значения погрешности при поверке расходомера по НД «Рекомендация. ГСИ. Расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ. Методика поверки. ТЕСС 015.00 И1», остальные значения при поверке по НД «Рекомендация. ГСИ. Расходомер жидкости ультразвуковой двухканальный УРЖ2КМ. Методика поверки И2. ТЕСС 015.00 И2».

2. Погрешности указаны для диапазонов объемного расхода Qнаиб, Qперех, Qнаим:

I Qнаиб /10 ≤ Q ≤ Qнаиб
II Qперех ≤ Q < Qнаиб /10
III Qнаим ≤ Q < Qперех

3. Значения объемного расхода Qнаиб, Q наим и Qперех определяются из таблицы для условного прохода от DN15 по DN200 мм. и по формулам (1), (2), (3) для условного прохода свыше DN200 мм.
