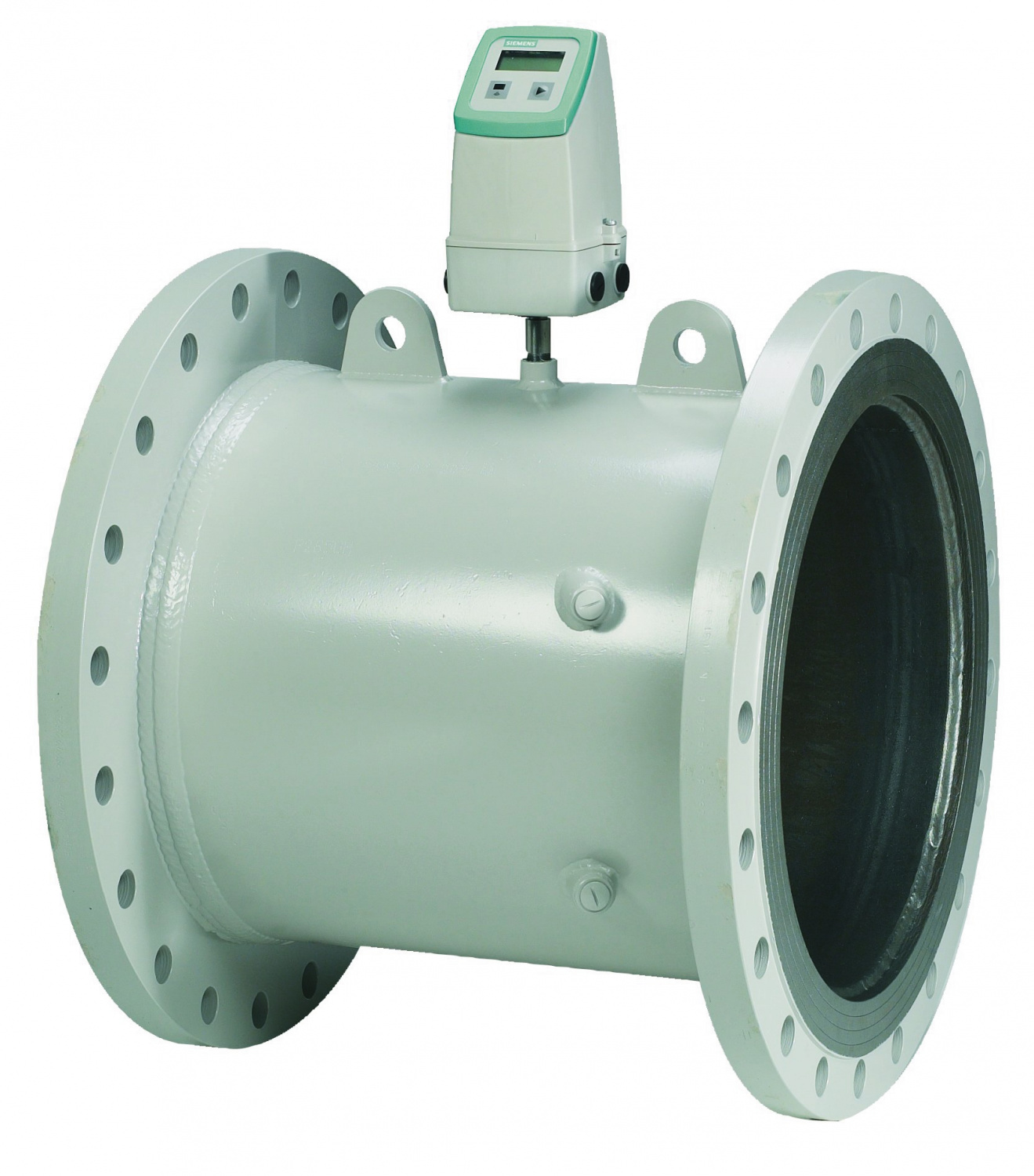

Ультразвуковой расходомер SITRANS FUS380

Двухканальный расходомер SITRANS FUS380 поставляется с аккумуляторной батареей или питается от сети, он предназначен для измерения расхода воды в районных отопительных котельных, местных сетях, котельных, подстанциях, охладительных установках и других сферах, применяющих воду в общих целях.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Применение

Основное применение SITRANS FUS380 — измерение расхода воды, в том числе в теплоизмерительных системах районных теплоцентралей или охлажденной воды

Конструкция

Двухканальная конструкция SITRANS FUS380 гарантирует максимальную точность при условии коротких вводов. Расходомер состоит из трубы-датчика, 4 преобразователей/кабелей преобразователей и измерительного преобразователя SITRANS FUS080.

Устройство доступно в компактной или раздельной версии, с расстоянием между расходомером и измерительным преобразователем до 30 метров. При заказе компактной версии кабели преобразователей уже подключены и готовы к установке.

Компактный монтаж возможен только при температуре до 120 °C (248 °F). Датчик должен быть изолирован, чтобы защитить измерительный преобразователь от нагрева. Измерительный преобразователь доступен в корпусе IP67/NEMA 4X/6.

Подключение

Цифровой выход расходомера часто используется как вход для теплосчетчика или как вход для цифровых систем удаленного снятия показаний. SITRANS FUS380 имеет два цифровых выхода с индивидуально выбираемыми функциями.

Частота импульсного выхода определяется при заказе. Для обеспечения оптимальной работы следует выбирать минимально возможную величину импульса.

Если расходомер — это часть энергоизмерительной системы для коммерческого учета, не требуется никаких дополнительных допусков, кроме местных допусков на расходомер.

Обозначение при заказе

7ME 3400 ХХ X Х 0 X X A X XXX
1 2 3 4 5 6 7

1

DN Установка потока (м3/ч)

Qp (Qn)1)



Qs



50 (2")2) 15 15
50 (2")2) 15 45 1C
50 (2")2) 30 45 1D
65 (2½")2) 25 25 1E
65 (2½")2) 25 72 1G
65 (2½")2) 50 72 1H
80 (3")2) 40 40 1J
80 (3")2) 40 120 1L
80 (3")2) 80 120 1M
100 (4") 60 60 1N
100 (4") 60 180 1Q
100 (4") 120 240 1R
125 (5") 100 100 1S
125 (5") 100 280 1U
125 (5") 200 400 1V
150 (6") 150 150
150 (6") 150 420 2C
150 (6") 300 560 2D
200 (8") 250 250 2E
200 (8") 250 700 2G
200 (8") 500 900 2H
250 (10") 400 400 2J
250 (10") 400 1120 2L
250 (10") 800 1400 2M
300 (12") 560 560 2N
300 (12") 560 1560 2Q
300 (12") 1120 2100 2R
350 (14") 750 750 2S
350 (14") 750 2100 2U
350 (14") 1500 2800 2V
400 (16") 950 950
400 (16") 950 2660 3C
400 (16") 1900 3600 3D
500 (20") 1475 1475 3J
500 (20") 1475 4130 3L
500 (20") 2950 5500 3M
600 (24") 2150 2150 3S
600 (24") 2150 6020 3U
600 (24") 4300 8000 3V
700 (28") 2900 2900 4E
700 (28") 2900 8120 4G
700 (28") 5800 10800 4H
800 (32") 3800 3800 4N
800 (32") 3800 10640 4Q
800 (32") 7600 14200 4R
900 (36") 5000 5000
900 (36") 5000 14000 5C
900 (36") 10000 20000 5D
1000 (40") 6000 6000 5J
1000 (40") 6000 16800 5L
1000 (40") 12000 24000 5M
1200 (48") 9000 9000 5S
1200 (48") 9000 25200 5U
1200 (48") 18000 36000 5V

2 - Нормы и номинальные значения для фланцев

Система без датчика — только измерительный преобразователь FUS080 в качестве запасной части — установки определяются указанным номером изделия А
Фланцы EN 10921
• PN 16 (DN 100 ... DN 1200) C
• PN 25 (DN 200 ... DN 1000) D
• PN 40 (DN 50 ... DN 250)3) E

3 - Компактное/раздельно устанавливаемое соединение

Компактная версия, макс. 120 °C (248 °F) 0
Версия с раздельной установкой, макс. 150/200 °C (302/392 °F)
• 5 м (16,4 фута) 2
• 10 м (32,8 фута) 3
• 20 м (65,6 фута) 4
• 30 м (98,4 фута) 5

4 - Настройка импульсного выхода4)

4 7
0,1 л/имп. 1
1 л/имп. 2
2,5 л/имп. 3
10 л/имп. 4
50 л/имп. 5
100 л/имп. 6
250 л/имп. 7
1 м3/имп. 8
0,25 л/имп. 9 N 0 А
0,5 л/имп. 9 N 0 B
5 л/имп. 9 N 0 C
25 л/имп. 9 N 0 D
500 л/имп. 9 N 0 E
2,5 м3/имп. 9 N 0 F
5 м3/имп. 9 N 0 G
10 м3/имп. 9 N 0 H
25 м3/имп. 9 N 0 J
50 м3/имп. 9 N 0 K
100 м3/имп. 9 N 0 L
250 м3/имп. 9 N 0M
500 м3/имп. 9 N 0 N
1000 м3/имп. 9 N 0 P

5 - Версия измерительного преобразователя SITRANS FUS080

IP67/NEMA 4X/6 115 ... 230 В перем. тока B IP67/NEMA 4X/6 3.6 В, версия с аккумуляторной батареей, вкл. двойную батарею D
IP67/NEMA 4X/6 115 ... 230 В перем. тока, вкл. одинарную резервную аккумуляторную батарею 3,6 В E
IP67/NEMA 4X/6 3,6 В, версия с аккумуляторной батареей, (аккумуляторная батарея не входит в состав поставки) G

6 - Установка ширины импульса

5 мс (стандартная) 2
10 мс 3
20 мс 4
50 мс 5
100 мс 6
200 мс 7
500 мс 8

1) Qp (Qn) — это номинальный или типовой поток. Qp и Qs указываются на системной табличке с параметрами.

2) Материал трубы — покрытая бронзой латунь.

3) PN 40 стандарт для литых бронзовых труб DN 50 ... DN 80.

4) Для обеспечения оптимальной работы следует выбирать минимально возможную величину и длину импульса.

Для определения минимальной величины импульса при длине импульса 5 мс можно использовать следующую формулу: л/импульс > Qs (м3/ч) /360.

Например, Qs = 300 м3/ч; л/импульс > 300/360; л/импульс > 0,83;

поэтому величина импульса должна составлять 1 л/импульс.
