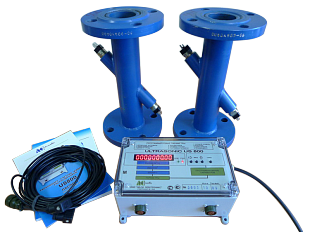

Расходомер-счетчик ультразвуковой US 800

Расходомеры-счетчики жидкости ультразвуковые US800 предназначены для измерения среднего объемного расхода и объема жидкостей, протекающих в напорных трубопроводах в различных условиях эксплуатации при постоянном или переменном (реверсивном) направлении потока жидкости.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

Принцип действия расходомеров-счетчиков жидкости ультразвуковых US800 основан на измерении времени распространения импульсов ультразвукового колебания через двигающуюся жидкость. Разность между временами распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения жидкости пропорциональна скорости ее потока и, следовательно, ее расходу.

Возбуждение ультразвуковых колебаний осуществляется пьезоэлектрическими преобразователями (далее ПЭП), располагаемыми на участке трубопровода, в котором производится измерение расхода жидкости. В зависимости от установки ПЭП относительно сечения потока скорость последнего измеряется по двум или одному лучам ультразвуковых колебаний.

Расходомеры-счетчики жидкости ультразвуковые US800 измеряют средний расход и объем жидкостей, свойства и течение которых в трубопроводе с условным диаметром от 15 до 2000 мм соответствуют условиям:

  • Число Рейнольдса Re не ниже 5000;
  • Максимальная скорость не более 12 м/с;
  • Полное заполнение трубопровода под давлением до 6,3 МПа;
  • Температура от 0 до плюс 150°C;
  • Содержание газообразных и твердых веществ не более 1% от объема.

ЭБ обеспечивает:

  • Измерение времен распространения ультразвуковых импульсов по одному или двум каналам измерения;
  • Накопление объема в счетчиках с режимами счета по модулю, с учетом знака или только в одном направлении;
  • Индикацию результатов измерений, а также вывод в виде токовых и частотно-импульсных сигналов;
  • Архивирование в энергонезависимой памяти результатов измерения, ведение календаря и часов независимо от перерывов питания;
  • Вывод измерительной, архивной информации через последовательный интерфейс RS-485 или RS-232;
  • Время наработки измерительных каналов.

Каналы измерения независимы друг от друга, работают параллельно и гальванически развязаны между собой и выходными сигналами.

Расходомеры-счетчики жидкости ультразвуковые US800 могут использоваться автономно, а также в качестве первичных преобразователей расхода или объема в составе теплосчетчиков, распределенных измерительных систем и АСУТП

Метрологические и технические характеристики

Ультразвуковые расходомеры US 800 измеряют средний объемный расход воды в зависимости от диаметра условного прохода (далее Ду) трубопровода в соответствии с таблицей:

Расход, м3 Диаметр условного прохода УПР
15 25 32 40 50 65 80 100 150 200
Максимальный Qmax 8 22 35 55 85 145 220 340 777 1350
Переходный Q1P 1,0 1,7 2,2 2,7 3,4 4,4 5,4 6,8 10,2 13,6
Q2P 0,5 0,8 1,1 1,3 1,7 2,2 2,7 3,4 5,1 6,8
Минимальный Q1min 0,3 0,5 0,7 0,8 1,0 1,3 1,6 2 3 4
Q2min 0,15 0,25 0,3 0,4 0,5 0,65 0,8 1 1,5 2

Qmax, Q1P, Q2P, Q1min, Q2minдля Ду свыше 200 мм определяются по формулам:

Qmax =0,034 Ду; Q1P =0,68 Ду; Q2P = 0,34 Ду; Q1min= 0,04 Ду; Q2min = 0,02 Ду



Верхние индексы в обозначении расходов:

1 – для температуры воды от 0 до плюс 60°C;

2 – для температуры воды от 60 до плюс 150°C

Основные технические характеристики и рабочие условия эксплуатации ЭБ:

Наименование параметра Значение параметра
1. Максимальная мощность, потребляемая от сети, Вт, не более 5
2. Габаритные размеры, мм, не более 200x180x100
3. Масса, кг, не более 1,5
4. Среднее время наработки на отказ, ч, не менее 50 000
5. Средний срок службы, лет, не менее 12
6. Температура окружающего воздуха, °C От плюс 5 до плюс 50
7. Относительная влажность, %, не более 98, при температуре плюс 35°C
8. Атмосферное давление, кПа От 84,0 до 107,0

9. Электрическое питание:

- напряжение, В

- частота, Гц



От 187 до 242

(50±1)

Рабочие условия эксплуатации УПР расходомеров:

Наименование параметра Значение параметра
1. Температура измеряемой жидкости, °C  От 0 до плюс 150
2. Температура окружающей среды, °C От минус 40 до плюс 60, при условии незамерзания измеряемой жидкости
3. Избыточное давление измеряемой жидкости, МПа До 6,3
4. Относительная влажность окружающей среды, %, не более 98, при температуре плюс 35°C

Массы УПР в зависимости от Ду:

Ду, мм 15 25 32 40 50 65 80 100 150 200
Масса, кг 1,2 2,8 4,5 5,2 8 8 12 16 29 36

Обозначение при заказе

US800 - хх - ххх/ххх - x - ххх/ххх - А - x US800.421364.001ТУ
1 2 3 4 5 6

1 - Исполнение ЭБ

2 - Комплектация УПР канала 1 / канала 2: при наличии указывается условный проход в мм

3 - Материал УПР: G – нержавеющая сталь (12Х18Н10Т); СТ20 – сталь СТ20 (черная сталь)

4 - Длина ВЧ кабеля от ЭБ до УПР: канала 1 / канала 2 указывается в метрах

5 - Опция: Архив + часы реал. времени. Тип интерфейса - RS-485

6 - Наличие поверки:

  • N – для некоммерческих измерений (без клейма госповерителя);
  • P – поверка канала измерения имитационным методом;
  • R – поверка канала измерения на расходомерной установке по эталонному расходомеру-счетчику.

Дополнительные опции:

Опция (при необходимости):

U – регистратор давления (токовый вход 0–5 мА, 0(4)–20 мА)

Опция (при необходимости):

дискретный выход

Z (Дозирование)

Z (Дискретный выход понижения расхода).

Примеры:

Расходомер-счетчик US800 - 21 - 000/000 - 025/030 - А - P –

с двумя каналами измерения расхода, УПР не поставляются, на каждый канал измерения поставляется комплект монтажных частей и комплект датчиков ПЭП, длина соединительного кабеля 2х25 м на 1-й канал и 2х30 м на 2-й канал, с частотными/ импульсными выходами, с функцией архивирования (интерфейс RS485), поверенный имитационным способом.

Расходомер-счетчик US800 - 33 - 100 - 010 - А – P –

одноканальный с двухлучевым УПР, на трубопровод условным диаметром 100 мм, длина соединительного кабеля 2 х 2 х 10 м, с частотным/импульсным и токовым выходами, с функцией архивирования (интерфейс RS485), поверенный имитационным способом.

КодНаименованиеЦена (без учета НДС)
000042845Расходомер ультразвуковой US 800-М-11-025-G-005-P-RS485-A (МК, стоки)по запросу
В корзину
Быстрый заказ
000046858Расходомер ультразвуковой US 800-М-12-080-G-010-P-42 (этиленгликоль, вход 4-20мА)по запросу
В корзину
Быстрый заказ
000048128Расходомер ультразвуковой US 800-М-33-350Ф-СТ20-020-P-42-RS485-А (вода, ИБП, БК)по запросу
В корзину
Быстрый заказ
000047589Расходомер ультразвуковой US 800-М-30-250Ф-СТ20-015-Р (вода, +200С, 25 атм)по запросу
В корзину
Быстрый заказ
000048808Расходомер ультразвуковой US 800-М-33-700Ф-СТ20-100-P-42-RS485-А (вода) ящ.по запросу
В корзину
Быстрый заказ
000040555Расходомер ультразвуковой US 800-М-13-200-СТ20-150-Р-42-RS485-A (вода, IP68)по запросу
В корзину
Быстрый заказ
000049106Расходомер ультразвуковой US 800-М-33-400Ф-СТ20-100-P-42-RS485-А (вода)по запросу
В корзину
Быстрый заказ
000048810Расходомер ультразвуковой US 800-М-33-150-СТ20-100-Р-42-RS485-A (вода)по запросу
В корзину
Быстрый заказ
000047548Расходомер ультразвуковой US 800-М-20-100/100-G-015/015-P (вода, МК)по запросу
В корзину
Быстрый заказ
000047048Расходомер ультразвуковой US 800-М-33-200-G-010-Р-42-RS485-A (вода)по запросу
В корзину
Быстрый заказ
000049226Расходомер ультразвуковой US 800-М-12-000-P-050-42 (вода, ПЭП У)по запросу
В корзину
Быстрый заказ
000049302Расходомер ультразвуковой US 800-М-20-100/100-G-200/200-P (вода)по запросу
В корзину
Быстрый заказ
000033230Расходомер ультразвуковой US 800-М-10-040-G-005-P (МК, вода)по запросу
В корзину
Быстрый заказ
000025075Расходомер ультразвуковой US 800-М-12-150-G-100-P-42 (вода)по запросу
В корзину
Быстрый заказ
000048998Расходомер ультразвуковой US 800-М-30-200-G-025-P (вода)по запросу
В корзину
Быстрый заказ
000047833Расходомер ультразвуковой US 800-М-23-000/000-Р-030/030-42/42-RS485-A (МК, загрязн.вода)по запросу
В корзину
Быстрый заказ
000046280Расходомер ультразвуковой US 800-М-21-600БФ/600БФ-СТ20-070/070-P-RS485-A (вода, IP68, ИБП) ящ.по запросу
В корзину
Быстрый заказ
000037132Расходомер ультразвуковой US 800-М-42-D500-050/080-1-P (IP68, ШК, вода) ящ.по запросу
В корзину
Быстрый заказ
000037133Расходомер ультразвуковой US 800-М-42-D200-050/080-1-P (IP68, ШК, вода) ящ.по запросу
В корзину
Быстрый заказ
000037482Расходомер ультразвуковой US 800-М-32-300Ф-СТ20-040-P-42 (вода)по запросу
В корзину
Быстрый заказ
000029888Расходомер ультразвуковой US 800-М-32-150-СТ20-010-P-42 (IP68, вода)по запросу
В корзину
Быстрый заказ
000040060Расходомер ультразвуковой US 800-М-30-800БФ-СТ20-230-Р (вода, ПП212, УВС, ШК, 25 атм) ящ.по запросу
В корзину
Быстрый заказ
000043741Расходомер ультразвуковой US 800-М-30-350Ф-СТ20-030-P (вода)по запросу
В корзину
Быстрый заказ
000045553Расходомер ультразвуковой US 800-М-30-300Ф-СТ20-030-P (вода, ПП212)по запросу
В корзину
Быстрый заказ
000037344Расходомер ультразвуковой US 800-М-30-300Ф-СТ20-010-P (вода)по запросу
В корзину
Быстрый заказ
000043740Расходомер ультразвуковой US 800-М-30-250Ф-СТ20-030-P (вода)по запросу
В корзину
Быстрый заказ
000043739Расходомер ультразвуковой US 800-М-30-200Ф-СТ20-030-P (вода)по запросу
В корзину
Быстрый заказ
000033231Расходомер ультразвуковой US 800-М-20-040/040-G-005/005-Р (МК, вода)по запросу
В корзину
Быстрый заказ
000027959Расходомер ультразвуковой US 800-М-12-000-P-005-42 (вода)по запросу
В корзину
Быстрый заказ
000037006Расходомер ультразвуковой US 800-М-11-100-G-010-P-RS485-A (вода)по запросу
В корзину
Быстрый заказ
000037954Расходомер ультразвуковой US 800-М-11-050Ф-G-005-P-RS485-A (вода)по запросу
В корзину
Быстрый заказ
000042847Расходомер ультразвуковой US 800-М-11-025-G-015-P-RS485-A (МК, стоки)по запросу
В корзину
Быстрый заказ
000045575Расходомер ультразвуковой US 800-М-10-000-P-030 (вода)по запросу
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Эй-Си Электроникс

Вы можете купить расходомер-счетчик ультразвуковой US 800 по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
