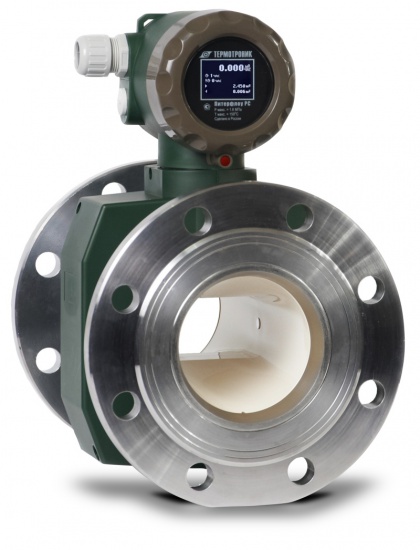

Расходомер электромагнитный Питерфлоу РС

Расходомеры предназначены для измерений объемного расхода и объема электропроводящих жидкостей, протекающих по трубопроводу. Расходомеры могут применяться на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

Параметры измеряемой среды

Удельная электропроводность от 10-3 до 10 см/м;
Нейтральность по отношению к фортрону и нержавеющей стали;
Температура измеряемой среды от 0,1 до 150 °С;
Рабочее давление измеряемой среды, не более 1,6 (2,5) МПа;

Рабочие условия эксплуатации

Температура окружающего воздуха от минус 10 до плюс 50 °С;
Относительная влажность воздуха при 35 °С, не более 95 %;
Атмосферное давление в диапазоне от 84 до 106,7 кПа;
Переменное магнитное поле, не более 40 А/м;
Механическая вибрация частотой 10÷55 Гц с амплитудой смещения до 0,35 мм;
Гидравлическая прочность 2,5 МПа;
Степень защиты корпуса IP65 по ГОСТ 14254
Запрещается эксплуатация расходомеров во ВЗРЫВООПАСНЫХ ПОМЕЩЕНИЯХ.

Параметры электрического питания

Напряжение постоянного тока 12...13,2 В
Мощность, потребляемая от сети, не более 5 ВА (рег. № 46814-11)
3 ВА (рег. № 66324-16)

Показатели надежности

Средняя наработка на отказ, не менее 80 000 ч;
Срок службы, не менее 12 лет.
  • Гарантия до 8 лет, от протечек 12 лет
  • Наличие стандартного ОРС-сервера
  • Конструктивная защита от протечек и конденсата
  • Полнопроходное исполнение с минимальным падением давления
  • Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов, отсутствие требований к прямым участкам
  • Диагностика пустой трубы
  • Диагностика в соответствии с требованиями VDI/VDE/NAMUR 2650 (патент RU2529598)
  • Для монтажа расходомеров «Питерфлоу РС» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС
  • Межповерочный интервал - 4 года
  • Дисплей с подсветкой, содержащий всю необходимую контрольную и эксплуатационную информацию
  • Электроника размещена в герметичном отсеке
  • Поворот блока электроники на 270°, три фиксированнных положения
  • Защита от несанкционированного доступа
  • Фланцы из нержавеющей стали
  • Канал из композита, устойчивого к отложениям (патент RU153291)
  • Герметичное присоединение гофрошлангов
  • Гальваноразвязка схемы позволяет запитывать расходомеры от одного БП
  • Для считывания архивов используется универсальное ПО «Архиватор» (Windows XP и выше)

Значения расходов при прямом направлении потока измеряемой среды, [м3/ч]

Тип РС Класс Q3 (Q4) Q2t Q2 Q1
РС20-12 A 12 (15) 0,12 0,08 0,032
B 0,048 0,019
С 0,027 0,019
РС25-18 A 18 (22,5) 0,18 0,12 0,048
B 0,072 0,029
C 0,04 0,029
РС32-30 A 30 (37,5) 0,3 0,2 0,08
В 0,12 0,048
С 0,067 0,048
РС40-45 A 45 (56,25) 0,45 0,3 0,12
B 0,18 0,072
C 0,1 0,072
РС50-72 A 72 (90) 0,72 0,48 0,19
B 0,29 0,12
C 0,16 0,12
РС65-120 A 120 (150) 1,2 0,8 0,32
B 0,48 0,19
C 0,27 0,19
РС80-180 A 180 (225) 1,8 1,2 0,48
B 0,72 0,29
C 0,4 0,29
РС100-280 А 280 (350) 2,8 1,9 0,75
B 1,1 0,45
C 0,62 0,45
РС150-630 A 630 (787,5) 6,3 4,2 1,7
B 2,5 1,0
C 1,4 1,0
РС200-1000 A 1000 (1250) 10 6,7 2,7
B 4 1,6
C 2,2 1,6
РС20-6 A 6 (7,5) 0,06 0,04 0,016
B 0,024 0,01
C 0,013 0,01
РС25-9 A 9 (11,25) 0,09 0,06 0,024
B 0,036 0,014
C 0,02 0,014
РС32-15 А 15 (18,75) 0,15 0,1 0,04
В 0,06 0,024
С 0,033 0,024
РС40-22 А 22 (27,5) 0,22 0,15 0,059
В 0,09 0,035
С 0,049 0,035
РС50-36 A 36 (45) 0,36 0,24 0,1
B 0,14 0,058
C 0,08 0,058
РС65-60 A 60 (75) 0,6 0,4 0,16
B 0,24 0,1
C 0,13 0,1
РС80-90 A 90 (112,5) 0,9 0,6 0,24
B 0,36 0,14
C 0,2 0,14
РС100-140 A 140 (175) 1,4 0,9 0,37
B 0,56 0,22
C 0,31 0,22

При обратном (реверсном) направлении потока измеряемой среды значения расходов соответствуют классу А.

Обозначение при заказе

ДУ Макс. расход (Qmax, м3/ч) Класс Тип присоединения Наличие архива Наличие БП Режимы выходов
F1 F2
А БП 0 1
20 6 A М – муфта нет нет Режимы выходов
12 B С– сэндвич АРХ –  есть БП – есть 0 –  реверсный режим (прямой сигнал)
32 15 C Ф – фланец 1– реверсный режим (инверсный сигнал)
30 2 – прямой поток (прямой сигнал)
40 22 3 – прямой поток (инверсный сигнал)
45 4 – обратный поток (прямой сигнал)
50 36 5 – обратный поток (инверсный сигнал)
72 6 – компаратор (прямой сигнал)
65 60 7 – компаратор (инверсный сигнал)
80 90 8 – ошибки измерений
100 140
280
150 630

Примечание:

1. Параметры, выделенные жирной рамкой, устанавливаются по умолчанию

2. Режимы выходов по умолчанию: F1=0, F2=1.
