Электромагнитный расходомер Sitrans FM MAG 1100

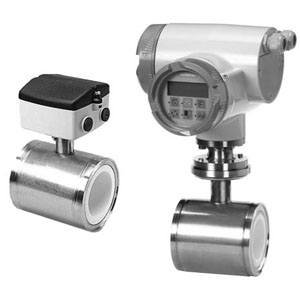

Электромагнитный расходомер Siemens SITRANS F M MAGFLO MAG 1100- это измерительный датчик с компактной сэндвичной конструкцией для измерения расхода в различных отраслях промышленности. Расходомер Sitrans MAGFLO состоит из датчика расхода MAG 1100 и электронного преобразователя сигналов MAG 5000 или MAG 6000.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Особенности

  • Размеры датчика: DN 2–100 (1/12”–4”)
  • Компактная бесфланцевая конструкция, соответствующая стандартам фланцев EN 1092, DIN и ANSI
  • Коррозионно_стойкий корпус датчика из нержавеющей стали AISI 316
  • Высокая устойчивость футеровки и электродов к самым агрессивным веществам
  • Допустимая рабочая температура до 200 °C (392 °F)
  • Водонепроницаемый корпус класса IP67/NEMA 4X
  • Конструкция допускает проведение патентованной процедуры проверки на месте. Используются данные из SENSORPROM.

Применение

Основные области применения электромагнитных датчиков расхода SITRANS F M:

  • Перерабатывающая промышленность
  • Химическая промышленность
  • Фармацевтическая промышленность
  • Водоочистка, например, дозирование реагентов

Конструкция

  • Возможен как компактный, так и раздельный монтаж
  • Возможность простой замены измерительного преобразователя в полевых условиях, методом plug & play
  • Возможность простой модернизации до клеммной коробки IP68/NEMA 6P в полевых условиях
  • Версия Ex ATEX 2G D
  • FM, класс I, сектор 2

Принцип работы

Принцип измерения расхода жидкости основан на законе электромагнитной индукции Фарадея, в соответствии с которым датчик преобразует поток в напряжение, пропорциональное его скорости.

Подключение

Комплектный расходомер состоит из датчика и подключенного к нему измерительного преобразователя SITRANS F M MAG 5000, 6000 или 6000 I. Гибкая концепция связи USM II упрощает интеграцию и модернизацию большого количества шинных комплексов, таких как HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS DP и PA, Modbus RTU/RS 485

Обозначение при заказе

7 M E 6 1 1 0 ХХ A Х 0 Х X Х X
1 2 3 4 5 6

1

DN 2 (1/12“) 3 (1/8“) 6 (¼“) 10 (3/8“) 15 (½“) 25 (1“) 40 (1½“) 50 (2“) 65 (2½“) 80 (3“) 100 (4“)
1D 1H 1M 1R 1V 2D 2R 2Y 3F 3M 3T

2 - Материал футеровки

PFA DN 10 ... 100 (3/8“ ... 4“) (не для Ex) 1
Керамика 2

3 - Материал электрода

Hastelloy C (только с футеровкой из PFA) 1
Платина (только с керамической футеровкой) 2

4 - Измерительный преобразователь

Стандартный датчик для удаленного измерительного преобразователя (измерительный преобразователь заказывается отдельно) А
Датчик Ex для удаленного измерительного преобразователя (измерительный преобразователь заказывается отдельно) В
MAG 6000 I, алюминий, 18 ... 90 В пост. тока, 115 ... 230 В перем. тока С
MAG 6000 I, алюминий, 18 ... 30 В пост. тока, Ex D
MAG 6000 I, алюминий, 115 ... 230 В перем. тока, Ex E
MAG 6000, полиамид, 11 ... 30 В пост. тока/ 11 … 24 В перем. тока H
MAG 6000, полиамид, 115 ... 230 В перем. тока J
MAG 5000, полиамид, 11 ... 30 В пост. тока/ 11 ... 24 В перем. тока K
MAG 5000, полиамид, 115 ... 230 В перем. тока L

5 - Интерфейсы обмена данными

Без интерфейсов, возможна установка дополнительного модуля А
HART B
PROFIBUS PA Profile 3 (только MAG 6000/MAG 6000 I) F
PROFIBUS DP Profile 3 (не для Ex) (только MAG 6000/MAG 6000 I) G
Modbus RTU/RS 485 (не для Ex) (только MAG 6000/MAG 6000 I) E
FOUNDATION Fieldbus H1(только MAG 6000/MAG 6000 I) J

6 - Кабельные вводы / клеммная коробка

Метрическая система: Клеммная коробка из полиамида или компактная 6000 I 1
½" NPT: Клеммная коробка из полиамида или компактная 6000 I 2
Метрическая система: Клеммная коробка из нержавеющей стали (обязательно для измерительного преобразователя MAG 6000) 3
½" NPT: Клеммная коробка из нержавеющей стали (обязательно для измерительного преобразователя MAG 6000) 4
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Siemens
