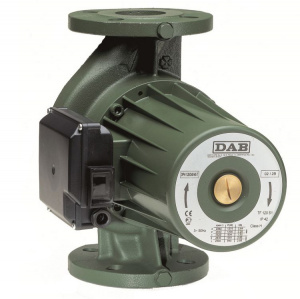

Насос для циркуляции горячей воды в системах отопления и кондиционирования коллективного пользования гражданского и промышленного назначения. Гидравлический корпус и уплотнительный фланец из чугуна. Корпус двигателя – штампованный алюминий. Фланцевое исполнение патрубков с резьбовыми отверстиями для подключения манометров. Рабочее колесо из технополимера. Вал двигателя – нержавеющая сталь. Защитная оболочка ротора и кожух статора из нержавеющей стали. Четырёхполюсный асинхронный двигатель в сериях ВМН и DМН, двухполюсный двигатель в сериях ВРН и DРН.
Однофазные насосы имеют три скорости вращения при напряжении питания 1–230 В, в то время как трёхфазные модели работают на двух скоростях при питании 3–230 В и на трёх скоростях при 3–400 В. В однофазных моделях встроен тепловой выключатель.
Трёхфазные двигатели должны подключаться к сети электропитания через внешний пускатель. В напорный патрубок сдвоенных моделей вмонтирован автоматический клапан перекидного типа для предотвращения рециркуляции жидкости через неработающий насос. В поставку входит глухой фланец-заглушка для установки вместо двигателя, находящегося на техническом обслуживании.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Назначение. Разработано специально для индивидуальных и коллективных систем отопления и кондиционирования.
Рабочий диапазон. Производительность: от 1,5 до 78 куб. м/ч, напор: до 18 м водяного столба.
Максимальное рабочее давление: 10 бар.
Перекачиваемая жидкость. Состав: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде (макс. содержание гликоля – 30 %). Температура: для однофазного исполнения насосов от –10 °С до +110 °С, для BPHDPH 150-180/280.50T, BPH-DPH 150-180/340.65T и BPH-DPH 150-180/360.80T от –10 °С до +110 °С, для остальных насосов в трехфазном исполнении от –10 °С до +120 °С.
Основные материалы. Гидравлический корпус – чугун, рабочее колесо – технополимер, ротор – нержавеющая сталь, уплотнение – EPDM.
Особенности. Подшипники двигателя смазываются перекачиваемой жидкостью. Двигатели однофазных моделей не требуют дополнительной защиты от перегрузки и имеют три скорости вращения двигателя. Для двигателей трехфазных моделей необходимо предусмотреть внешнюю защиту от перегрузки. Трехфазные двигатели имеют 2 или 3 скорости вращения двигателя. Сдвоенные модели имеют встроенный обратный клапан.
Монтаж. Вал двигателя строго в горизонтальном положении.
Стандартное электропитание: 1x230 В, 3x400 В.
Степень защиты: 3х400 – IP 44, 1х240 – IP 42.
Класс изоляции: H.
Одинарный |
Сдвоенный |
Источник питания 50 Гц |
Межосевое растояние, мм |
Фланцы на заказ |
Электрические характеристики |
|||
---|---|---|---|---|---|---|---|---|
Скорость |
Об./мин |
Макс. мощн., Вт |
In A |
|||||
BMH 30/250.40 T |
*DMH 30/250.40 T |
3x230 B ~ |
250 |
DN 40 - PN 10 |
2 1 |
1340 1260 |
100 88 |
0,48 0,39 |
3x400 B ~ |
3 2 1 |
1440 1430 1260 |
192 155 88 |
0,78 0,58 0,23 |
||||
BPH 60/250.40 M |
*DPH 60/250.40 M |
1x230 B ~ |
250 |
DN 40 - PN 10 |
3 2 1 |
2830 2750 2410 |
316 309 292 |
1,43 1,53 1,51 |
BPH 60/250.40 T |
*DPH 60/250.40 T |
3x230 B ~ |
250 |
DN 40 - PN 10 |
2 1 |
2570 2420 |
253 229 |
0,81 0,72 |
3x400 B ~ |
3 2 1 |
2850 2810 2430 |
348 316 232 |
0,99 0,75 0,42 |
||||
BPH 120/250.40 M |
*DPH 120/250.40 M |
1x230 B ~ |
250 |
DN 40 - PN 10 |
3 2 1 |
2650 2320 1520 |
510 498 376 |
2,24 2,35 1,96 |
BPH 120/250.40 T |
*DPH 120/250.40 T |
3x230 B ~ |
250 |
DN 40 - PN 10 |
2 1 |
2300 2070 |
395 340 |
1,2 1,07 |
3x400 B ~ |
3 2 1 |
2780 2710 2080 |
536 499 339 |
1,16 0,98 0,62 |
||||
BMH 30/280.50T |
*DMH 30/280.50 T |
3x230 B ~ |
280 |
DN 50 - PN 10 |
2 1 |
1390 1340 |
148 134 |
0,7 0,55 |
3x400 B ~ |
3 2 1 2 |
1460 1450 1350 |
255 216 131 |
1,12 0,83 0,32 |
||||
BMH 60/280.50T |
*DMH 60/280.50 T |
3x230 B ~ |
280 |
DN 50 - PN 10 |
2 1 |
1210 1120 |
272 240 |
0,94 0,8 |
3x400 B ~ |
3 2 1 |
1400 1360 1130 |
410 367 235 |
1,2 0,95 0,46 |
||||
BPH 60/280.50 M |
*DPH 60/280.50 M |
1x230 B ~ |
280 |
DN 50 - PN 10 |
3 2 1 |
2840 2730 2200 |
595 540 506 |
2,79 2,45 2,58 |
BPH 60/280.50 T |
*DPH 60/280.50 T |
3x230 B ~ |
280 |
DN 50 - PN 10 |
2 1 |
2670 2570 |
464 432 |
1,35 1,23 |
3x400 B ~ |
3 2 1 |
2890 2860 2570 |
589 546 423 |
1,31 1,1 0,71 |
||||
BPH 120/280.50 T |
*DPH 120/280.50 T |
3x230 B ~ |
280 |
DN 50 - PN 10 |
2 1 |
2430 2240 |
683 605 |
1,95 1,75 |
|
|
3x400 B ~ |
3 2 1 |
2810 2740 2260 |
898 840 603 |
1,67 1,47 1 |
||
BPH 150/280.50 T |
*DPH 150/280.50 T |
3x230 B ~ |
280 |
DN 50 - PN 10 |
2 1 |
2553 2420 |
1130 1032 |
3,22 3 |
|
|
3x400 B ~ |
3 2 1 |
2850 2802 2425 |
1470 1360 1030 |
2,9 2,5 1,7 |
