Принцип действия термометров основан на температурной зависимости сопротивления платинового пленочного резистора.

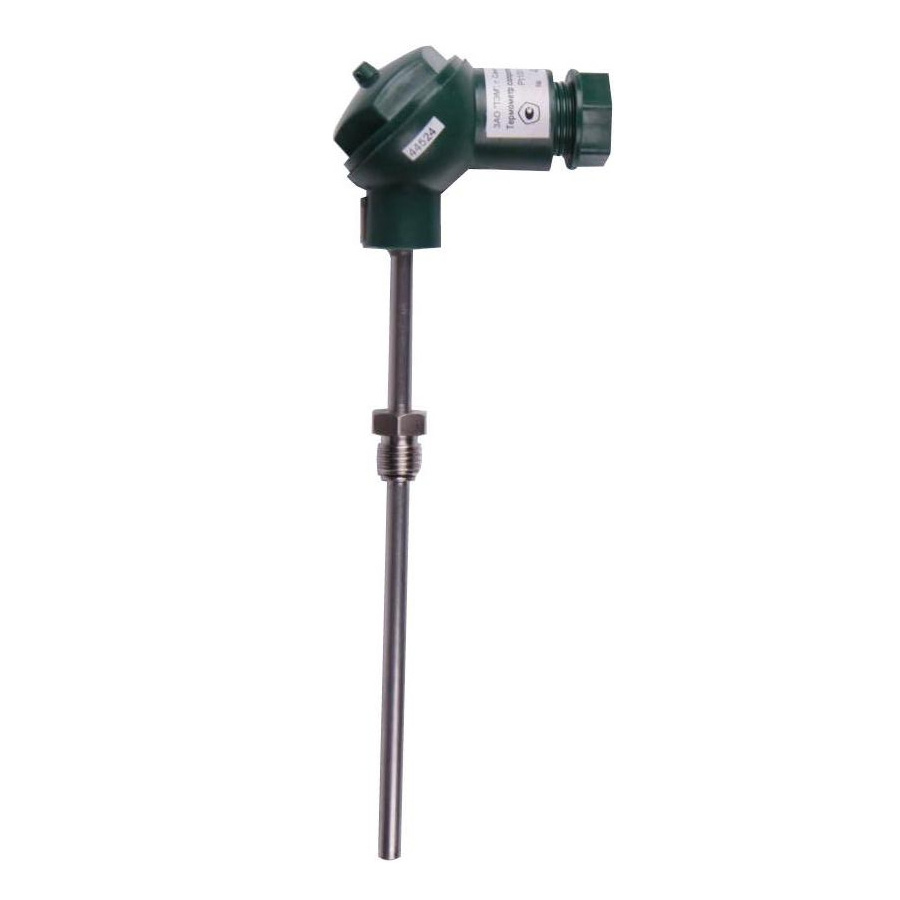

Термометры состоят из термочувствительного элемента со стандартизованной характеристикой зависимости сопротивления от температуры, помещенного в тонкостенную металлическую трубку, соединенную с клеммной головкой из пластмассы.
Термометры рассчитаны для подключения по четырехпроводной схеме.
|
Обозначение конструктивного исполнения |
Длина монтажной части, L ±1,0 (мм) |
Минимальная глубина погружения (мм) |
Масса, кг |
|
|
Рис. 1 |
Рис. 2 |
|||
|
- |
13 |
50 |
40 |
0,140 |
|
01 |
14 |
60 |
40 |
0,141 |
|
02 |
15 |
70 |
50 |
0,142 |
|
03 |
16 |
80 |
50 |
0,143 |
|
04 |
17 |
100 |
60 |
0,145 |
|
- |
18 |
110 |
60 |
0,146 |
|
- |
19 |
120 |
60 |
0,147 |
|
- |
20 |
130 |
80 |
0,148 |
|
- |
21 |
140 |
80 |
0,149 |
|
- |
22 |
160 |
80 |
0,153 |
|
- |
23 |
200 |
100 |
0,158 |
|
- |
24 |
250 |
100 |
0,064 |
|
- |
25 |
320 |
100 |
0,172 |
Метрологические и технические характеристики
Диапазон измерения разности температур – от минус 50 до 190°С.
Пределы допускаемой погрешности должны составлять:
- ± (0,15 + 0,002 • At) °С - класс А по ГОСТ Р 8.625-2006;
- ± (0,3 + 0,005 • At) °C - класс В по ГОСТ Р 8.625-2006.
(At - измеряемая разность температур)
Температурный коэффициент А(альфа) = 0,00385 °С (обозначение НСХ – Pt100).
Максимальный измерительный ток – 1 мА.
Время термической – не более 15 с.
Условия эксплуатации
- температура окружающего воздуха - от (-50) до 50°С;
- относительная влажность - 95% при 35 °С;
- атмосферное давление - от 84 до 106,7 кПа;
- синусоидальная вибрация - амплитуда 0,35 мм, частота 5-35 Гц;
- давление измеряемой среды - до 2,5 МПа.
Степень защиты от пыли и воды: IP55 по ГОСТ 14254-96.
Диаметр монтажной части: 6 мм
Длина монтажной части: от 50 до 320 мм.
Длина термометров: от 147 до 427 мм.
Масса: от 140 до 172 г.
Средняя наработка на отказ: 100 000 ч.
Средний срок службы: 12 лет.
