Метрологические и механические характеристики
Рабочая среда | Воздух, газы, жидкости (в т.ч. масла) | ||
---|---|---|---|
Тип измеряемого давления | абсолютное/относительное | ||
Диапазоны измерений, бар | 0 – 1 .... 0 - 600 | ||
Диапазон допустимых температур рабочей среды, °С | от -40 до 80 | ||
Диапазон компенсированных температур, °С | от 0 до 80 | ||
Предел допускаемой основной приведенной погрешности | ≤ 0,5 – 1 % диапазона измерений | ||
Дополнительная погрешность на изменение температуры окружающего воздуха | ± 0,2 % диапазона измерений/10°C | ||
Время реакции, мс | < 4 | ||
Предельное давление перегрузки (статическое) | 6-кратный диапазон измерений, но не более 1500 бар | ||
Давление разрыва чувствительного элемента | >6-кратный диапазон измерений, но не более 2000 бар | ||
Технологическое соединение | внешняя резьба G1/4”A DIN 3852 стандартно | ||
Материал частей контактирующий со средой | нержавеющая сталь AISI 316L | ||
Корпус | нержавеющая сталь AISI 316L, класс защиты IP 65 или IP 67 (в зависимости от типа электрического присоединения) | ||
Виброустойчивость | синусоидальное воздействие | 5-25 Гц амплитудой 15,9 mm-pp, 25-2000 Гц с ускорением 20g | |
случайное воздействие | 5 – 1000 Гц с ускорением 7,5g | ||
Устойчивость к ударам | удар 500 g в течении 1мс to IEC 60068-2-27 | ||
Масса, кг | 0,2 – 0,3 |
Электрические характеристики
Выходной сигнал | 4 – 20 мА (стандартно) | 0-5 В, 1-5 В, 1-6 В | 0-10 В, 1-10 В |
---|---|---|---|
Защита от неправильного включения полярности | есть | ||
Напряжение питания Uпит, В | 9 - 32 | 9 - 30 | 15 - 30 |
Номинальный ток, мА | - | ≤ 5 | ≤ 8 |
Предельный ток, мА | 28 | - | - |
Влияние изменения Uпит на точность | ≤ 0,05% диапазона измерений/10 В | ||
Выходное сопротивление | - | ≤ 25 Ом | ≤ 25 Ом |
Сопротивление нагрузки, Ом | RL≤ (Uпит-9)/0,02 | RL>10 кОм | RL>15 кОм |
Электрическое соединение | стандартно штекер DIN 43650 |
Обозначение при заказе
Монтаж

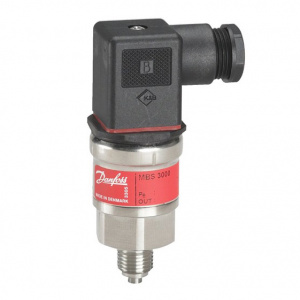

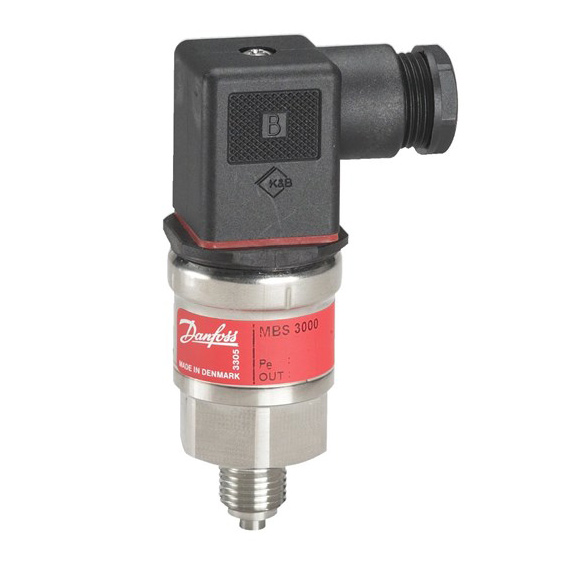

Для возможности демонтажа преобразователя MBS 3000 без остановки системы рекомендуется устанавливать перед ним изолирующий клапан Danfoss MBV 2000 или шаровой кран. При необходимости обеспечения измерений давления сред с высокой температурой (выше допустимого предела) требуется использовать конденсационную петлю.
Меры безопасности
Не допускается демонтаж преобразователя при наличии давления в системе. Преобразователи давления MBS 3000 должны использоваться строго по назначению в соответствии с указанием в технической документации. К обслуживанию преобразователя допускается персонал, изучивший их устройство и правила техники безопасности.
